一勞永逸地擺脫塑料樽壁厚不均
「同一批瓶子，為什麼有些裝滿水之後站不穩，有些跌落測試又不過？」這類問題在藥廠的來料檢驗階段相當常見，而最終追查的結果往往指向壁厚分佈不均勻。壁厚是塑料樽最基礎的結構參數，它同時影響阻隔性能、抗壓強度、灌裝線表現與密封配合。問題是，壁厚偏差不像外觀缺陷那樣一眼就能看出，等到成品階段才發現，往往已經生產了大批半成品。因此將量測由抽樣走向在線，是近年藥包材品質管理的明顯趨勢。本文會由壁厚不均的品質代價講起，逐項拆解超聲波測厚、紅外測厚與工業電腦斷層掃描三種方法的流程、適用場景與局限，再交代公差閾值應該怎樣由保護性能反推設定。
壁厚不均的品質代價：不只是強度問題
壁厚偏差對塑料樽的影響是多層面的。結構層面上，抗壓與抗跌落能力取決於最薄區域的截面模數，平均壁厚達標但局部偏薄的瓶子，在堆疊或者跌落條件下的表現可以與整體偏薄的瓶子接近。阻隔層面上，氧氣與水蒸氣透過率同樣由最薄點主導，即使其他位置厚得多也無法補償。
功能層面上，壁厚偏差會傳導到灌裝線。瓶身偏薄的瓶子在夾持與輸送過程中較容易變形，導致封蓋頭對位偏差；瓶底偏薄則可能在堆疊時出現蠕變，令堆高穩定性下降。密封層面上，若瓶口螺紋根部壁厚不足，旋蓋扭力傳遞會受影響，最終壓縮量未必達標。這一點對需要多次開啟的包裝尤其明顯。

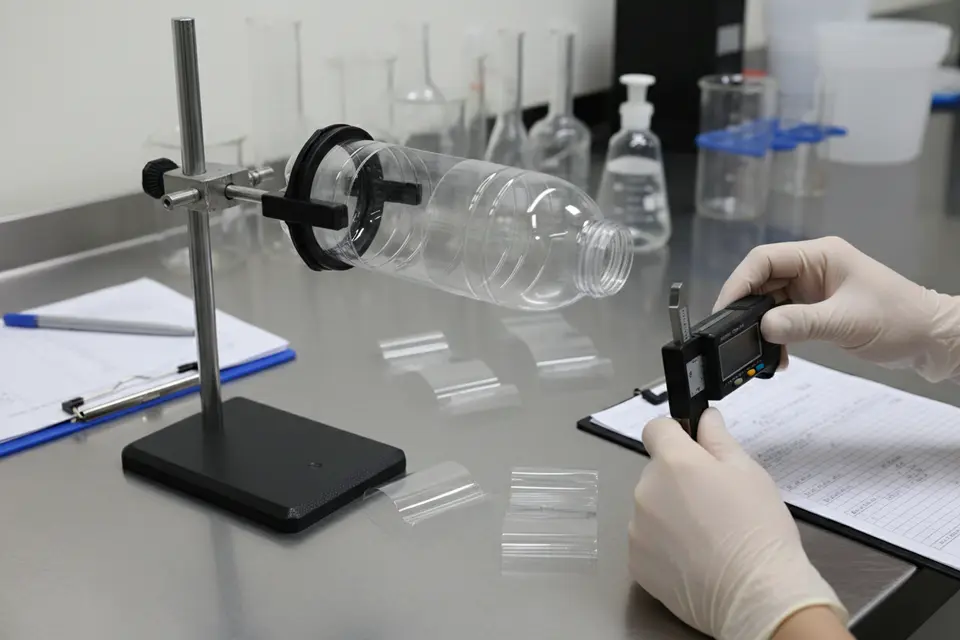

傳統做法是按批量抽樣，切開瓶身用千分尺量度瓶口、瓶肩、瓶身與瓶底截面。這種方法準確度高，但屬破壞性檢測，樣本量有限，而且只反映抽中那幾支的狀況。當模具磨損、冷卻水路結垢或者材料批次改變造成緩慢漂移，抽樣很容易錯過漂移的起點。在線檢測的價值，正是將量測頻率由「每日幾支」提升到「每分鐘多支」，令漂移可以被趨勢圖捕捉。
超聲波測厚：在線應用的主力技術

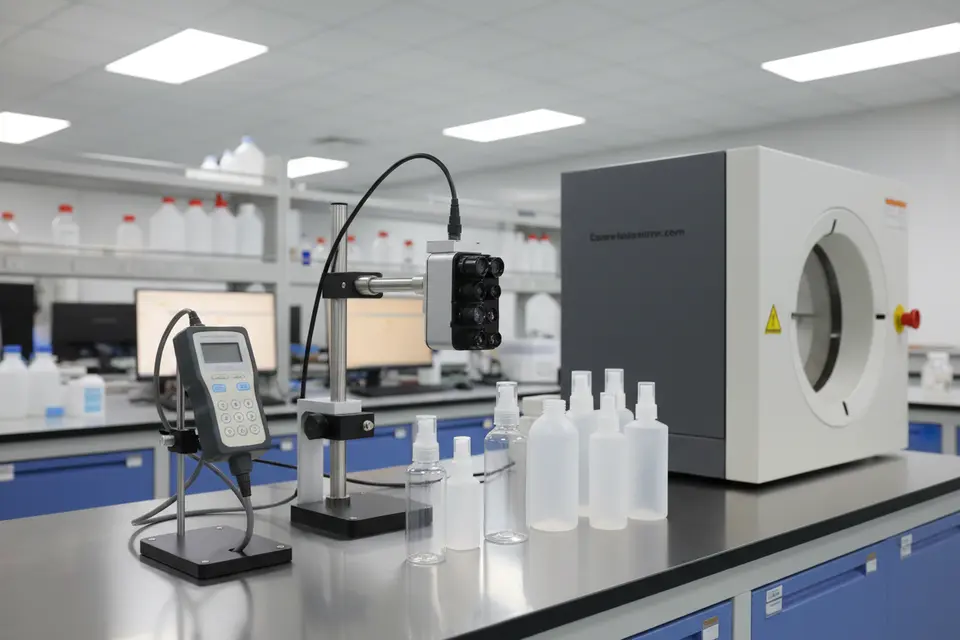

超聲波測厚是目前塑料樽在線檢測最普遍的方案。原理是探頭向瓶壁發射超聲脈衝，聲波在材料內傳播並在內外表面分別產生反射，儀器量度兩次回波的時間差，再按材料聲速換算厚度。設備結構簡單、成本可控，並可即時顯示。
量測精度取決於幾個工藝細節。其一是耦合狀態，超聲波需要透過耦合介質進入瓶壁，常見做法包括水膜耦合與凝膠耦合；瓶壁表面若沾有脫模劑或者靜電吸附的粉塵，耦合會不穩定，讀數會跳動。其二是聲速設定，不同樹脂的聲速不同，同一牌號的材料也會因為密度與結晶度差異而略有變化，因此校準必須用同批次材料製作的標準塊。其三是量測位置，瓶肩與瓶底屬於曲面區域，探頭需要保持垂直於表面，否則聲程變長會令讀數偏高。
超聲波方法的局限也要清楚。探頭屬接觸式，對於高速旋轉的生產線，如何保持穩定貼合需要專門機構；多層結構容器在層與層之間會產生額外反射，令回波判讀變得複雜；材料內若存在微氣泡或者未熔融顆粒，聲波散射會令讀數失真。針對這類情況，較穩妥的做法是將超聲波數據與定期破壞性切片量測互相對照，用切片結果驗證在線讀數的可信度，而不是單靠感測器數值做放行判斷。
紅外測厚：非接觸高速路線
紅外測厚走另一條技術路線，它利用近紅外或者中紅外波段的吸收或者干涉特性量度厚度。由於不需要接觸瓶壁，這種方法特別適合高速生產線，也不會因為耦合狀態而產生讀數跳動。常見實現方式包括利用材料在特定波長的吸收帶，以及利用薄膜干涉產生的光譜週期。
這條路線的工藝要求集中在校準與材料識別。量測結果與材料的折射率、吸收係數與添加劑含量直接相關，因此校準必須針對具體配方進行。色母的種類與濃度會改變光學行為，同一部儀器在白色瓶與深色瓶上的表現可以相差很遠。瓶身若屬不透明或者高填充配方，紅外訊號衰減過大，方法就不再適用。表面紋理與模具拋光度也會影響反射訊號，需要透過標定曲線修正。
從材料角度理解這一點相當重要：壁厚量測不是純粹的幾何問題，它與材料本身的理化特性綁定。材料的物理化學表徵要求，可以參考塑料包裝材料理化表徵新要求對理化分析先於生物反應性評估的安排，同樣的邏輯也適用於量測設備：先確認材料的光學與聲學參數，再談量測方法的選型，而不是先買設備再想辦法校準。
紅外方法的優勢在於速度與非破壞性，適合對全檢有需求的產品；局限在於對材料依賴性較高，換料或換色母之後需重新標定，對品項多、批量細的生產環境，標定工作量會成為負擔。
工業電腦斷層掃描：離線仲裁與首件確認
工業電腦斷層掃描（工業 CT）是三種方法中資訊量最高的一種。它透過多角度 X 射線投影重建瓶身的三維密度分佈，可以同時得到壁厚、內部氣泡、雜質與纖維取向等資訊，而且完全非破壞性。對於複雜幾何或者多層結構容器，CT 可以避開超聲波與紅外方法在界面判讀上的困難。
代價是時間與成本。一次完整掃描所需時間遠長於在線量測，設備投資與維護要求也較高，因此實際定位不是在線全檢，而是離線仲裁與首件確認。常見用法包括：模具試模之後的首件三維壁厚分佈確認、工藝參數調整前後的比對、客戶爭議或者內部品質事件的根因分析，以及為在線量測方法提供基準數據。
CT 的量測精度與掃描參數直接掛鉤。體素尺寸決定可分辨的最小特徵，掃描電壓與電流影響穿透能力與對比度，重建演算法與閾值設定則影響邊界判定，不同設定下量到的壁厚可以出現差異。因此 CT 結果應該連同掃描參數一併記錄，不可以只留一個數字。當壁厚偏差涉及申報或客戶爭議，塑料樽的三維數據就成為關鍵工程證據，站內的塑料樽化學遷移評估路徑也指出，壁厚與表面積比例會影響遷移量推算，兩者需要一併解讀。
公差閾值怎樣設定：由保護性能反推
選好方法之後，下一個問題是「多少才算不合格」。常見做法是直接套用模具設計值的正負百分之十，但這個做法缺乏工程依據，也可能與實際風險脫節。較嚴謹的做法是由保護性能反推。
推導次序可以分四步。第一步是界定關鍵區域，按失效模式確定瓶口螺紋根部、瓶肩過渡區、瓶身最薄點與瓶底支撐區為關鍵區域，不同區域可以有不同閾值。第二步是取得性能關聯數據，透過阻隔測試、跌落測試、堆疊測試與密封測試，找出「最薄厚度」與「功能表現」之間的關係曲線。第三步是設定規格上下限，將曲線中功能開始明顯下降的厚度作為下限，並考慮量測不確定度留出安全餘量。第四步是設定警報線與行動線，警報線用於提示趨勢偏移，行動線用於觸發停線或者隔離。
這個框架的好處是將量測數據與法規要求掛鉤。藥包材生產過程的控制規程要求，可以參考NMPA 藥包材 GMP 附錄對關鍵工序需建立規程並保存記錄的規定；當企業能夠出示壁厚趨勢圖與閾值設定依據，在供應商審計與監管檢查中就不需要單靠一句「符合規格」去說明控制能力。
實務上，我見過一個口服液瓶項目在導入在線超聲波檢測之後，仍然出現批次性的跌落測試不合格。檢討發現，問題不在感測器精度，而在閾值設定：項目組只設定了瓶身平均壁厚的下限，沒有為瓶底支撐區設定獨立下限，而實際失效正是由瓶底最薄點引起。增加區域化閾值之後，同類問題沒有再出現。這個個案說明，量測設備只負責提供數據，閾值設計才是品質控制的核心。
在線檢測落地的五個步驟
將上述三種方法組合成一套可運作的在線檢測系統，建議按以下次序推進。
第一步是定義塑料樽的量測目標與失效模式。先寫清楚要防的是阻隔不足、結構強度不足，還是灌裝線適配問題，因為不同目標對應不同關鍵區域與精度要求。
第二步是選擇方法組合。高速線可以以紅外為主力、超聲波作輔助，並以 CT 作首件與仲裁；低速線或者多品項環境，則可以超聲波為主、CT 作定期驗證。方法之間要有交叉比對機制，而不是各自獨立運作。
第三步是建立校準與標準塊體系。校準必須用同批次材料，並定期用切片量測做驗證；標準塊需要妥善保存並記錄有效期，避免因為標準塊本身磨損而造成系統性偏差。
第四步是整合到生產控制。量測數據應該即時進入統計製程控制圖表，並與灌裝線參數、模具維護記錄關聯；當趨勢觸發警報線，處理流程要預先寫明，避免現場憑經驗決定。
第五步是納入變更管理。壁厚規格或量測方法屬於容器相關參數，任何改動都應評估對保護功能的影響。這個思路與FDA 容器密封系統指南要求按風險基準判斷變更報告分類的邏輯一致，也與站內的塑料樽穩定性評估框架所整理的長期性能驗證思路互相呼應。
總結
壁厚在線檢測的難點不在於買到一部儀器，而在於建立一套由量測方法、校準體系、閾值設定到變更管理的完整鏈條。超聲波測厚提供成本效益較佳的接觸式方案，紅外測厚適合高速非接觸全檢，工業 CT 則以資訊量換取時間與成本，負責首件確認與爭議仲裁。三者並非互相取代，而是按精度、速度與成本分層配置。對塑料樽供應商來講，較務實的起步點是先將關鍵區域定義清楚，設定有工程依據的區域化閾值，再選擇最能夠穩定量測這些區域的方法，並保留原始數據與校準記錄。當量測數據可以與保護性能測試結果互相印證，壁厚控制就由一個檢驗動作，轉化為可追溯的品質管理體系。
免責聲明：本文所載資料僅供一般參考之用，不構成任何專業建議或產品認證。包裝材料的選擇及應用應根據具體藥品特性、監管要求及生產條件，諮詢合資格的專業人士。德源包裝用品有限公司不對因依賴本文資料而導致的任何損失或損害承擔責任。本文提及的監管標準（包括但不限於 GMP、FDA、NMPA）可能隨時間及地區而變更，請以相關監管機構的最新公告為準。
常見問題
問：壁厚在線檢測是不是可以完全取代抽樣切片？
答：不可以完全取代。在線量測勝在頻率高、可持續追蹤趨勢，但屬間接量測，需要切片結果作驗證基準。較合理的組合是以在線量測覆蓋全時段監控，並保留定期破壞性切片作為校核與爭議處理的依據，兩者數據要能夠互相對照。
問：超聲波測厚讀數跳動是什麼原因？
答：常見原因有三個：耦合狀態不穩定，例如瓶壁沾有脫模劑或者粉塵；聲速設定與實際材料不匹配；探頭未垂直於曲面，令聲程變長。排查時可以先檢查耦合介質與探頭姿態，再用同批次材料標準塊確認聲速設定。
問：紅外測厚是不是任何顏色的瓶都量得到？
答：不一定。紅外方法對材料的光學特性依賴度較高，深色或者高填充配方會令訊號衰減明顯，量測結果可信度下降。色母種類與濃度改變之後需要重新標定。若產品線包含多種顏色，建議先做標定可行性評估，再決定是否採用。
問：工業 CT 掃描一次要多久，適不適合用在線？
答：CT 的掃描時間與精度、樣本尺寸與解析度要求相關，一般遠長於在線量測所需時間，因此定位應該是離線首件確認與根因分析，而不是在線全檢。將 CT 用作基準數據來源，為在線方法提供校準參考，是較符合成本效益的用法。
問：公差閾值可不可以直接用模具設計值正負百分之十？
答：不建議直接套用。模具設計值反映的是幾何目標，未必對應實際失效模式。較嚴謹的做法是先界定關鍵區域，再透過阻隔、跌落、堆疊與密封測試取得厚度與性能的關聯，然後由功能開始下降的厚度反推下限，並考慮量測不確定度留出餘量。
問：多層結構容器的壁厚怎樣量？
答：多層容器在層與層之間有界面，超聲波會產生額外回波，判讀難度上升，通常需要能分辨多層訊號的專用探頭與分析軟件。若需要完整的層厚分佈，工業 CT 較有優勢。無論用哪種方法，都應該用同結構的切片樣本先行驗證讀數。
問：在線檢測導入之後，品質投訴是不是一定會減少？
答：不一定。設備只提供數據，效果取決於閾值設定、警報處理流程與校準體系。若閾值只覆蓋平均壁厚而忽略局部最薄點，或者警報之後沒有既定處理程序，投訴仍然可能出現。導入時應該同步檢視閾值設計與異常處理流程。
問：量測記錄需要保存多久？
答：保存期限應該配合產品註冊要求與企業品質體系規定。較穩妥的做法是將壁厚趨勢數據與批次記錄關聯保存，並保留校準記錄與標準塊追溯資料，令日後出現品質爭議或者審計時，可以完整還原當時的量測條件與判定依據。
