吹塑前模擬大公開：減少試模次數秘訣

一款五百毫升口服液塑料樽要改版，樽肩收窄、標籤面積加大，樽身厚度維持不變。圖紙交到模具廠，開模、試模、切片量厚度，結果樽肩過渡區薄咗三成；改模、再試模，樽底夾料位置又出現厚薄不均；第三次試模總算接近目標，前後已經用咗六個星期同兩輪鋼模修改。整個過程冇人做錯，只係吹塑成型嘅壁厚分佈本身受太多因素牽動，而每次調整都靠實物試出來。

吹塑成型（blow molding）嘅難處在於：型胚（parison，即擠出嚟嘅中空熔體管）喺吹脹一刻嘅溫度、厚度同垂伸狀態，直接決定成品壁厚，而呢三樣嘢喺模具合上之前冇辦法直接量度。CAE（Computer-Aided Engineering，電腦輔助工程）仿真嘅作用，就係喺開模之前，把呢個「睇唔到嘅一刻」先算出嚟。以下按實際項目嘅推進次序，拆解模擬流程嘅每一步、每步容易出錯嘅地方，以及模擬結果點樣回饋到瓶胚同模具設計。

試模成本嘅真實結構：唔止係開機打幾個樽

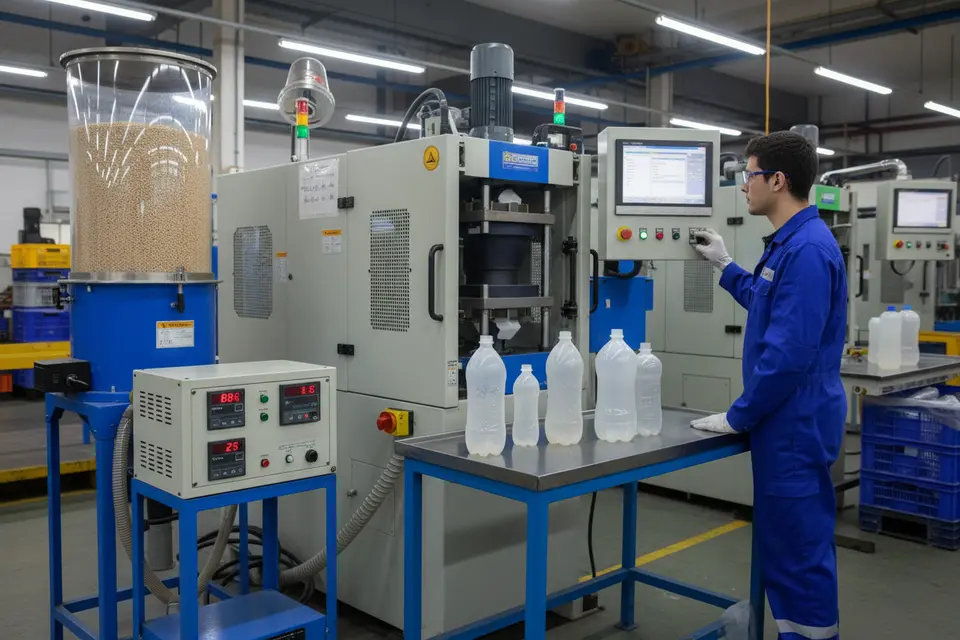

試模聽落好似只係開機打幾個樣板，實際包含一段唔短嘅準備期。模具上機、換料筒、乾燥原料、把熔體溫度同擠出速度調到穩定、設定型胚厚度程式嘅幾十個點位、等冷卻水路達到熱平衡，之後才可以開始取樣。任何一個變數改動，都要重新走一次穩定過程，而穩定過程本身消耗原料同機時。

擠出吹塑嘅型胚厚度程式（parison programming）係最典型嘅例子。控制器沿型胚長度方向分幾十段調節模口間隙，每段對應成品某個高度嘅壁厚。為咗解決樽肩偏薄，工程師通常會加厚對應段；但加厚之後型胚自重增加，垂伸（sag）加劇，樽底又可能反過來變薄。同一組點位，換一批原料、換一個車間濕度，結果又唔同。變數之間互相牽制，靠人手逐次試模摸索，收斂速度自然慢。

仲有一層成本唔容易攤開講：模具每一次修改都涉及放電加工、拋光同表面處理，鋼模反覆受熱受壓亦會累積疲勞，因此可修改次數並非無限。呢啲代價唔會完整反映喺試模報告上，但會反映喺項目週期同模具壽命之中。對塑料樽開發嚟講，試模次數唔只係單一工序嘅效率問題，而係整個項目時間軸嘅主要變數。

仿真之所以值得投入，唔係因為佢比試模準確，而係因為佢喺開模之前就可以提供方向。試模回答「呢一版實際係點」，仿真回答「下一版應該改邊個位」。兩者分工清楚，成本結構就完全唔同。

前兩步：三維模型、網格劃分同材料本構模型

模擬嘅起點係幾何模型。由成品三維圖紙反推型腔，補上分型面同夾料位；若要做非等溫冷卻分析，仲要建立模具本體同冷卻水道。模型精度唔夠，後續所有計算都會建立喺錯誤基礎上，因此樽肩、樽頸螺紋等特徵唔應該為咗簡化網格而隨意抹平。

網格劃分要配合吹脹問題嘅特性。吹脹屬大變形薄壁問題，膜網格或殼網格計算量較低，適合整體壁厚趨勢；三維實體網格適合樽肩、樽底等厚度突變區，可以捕捉局部剪切同彎曲。網格密度不足時，最薄點會被鄰近節點「平均」掉，預測出嚟嘅最小壁厚反而偏厚。實務做法係做網格無關性檢查：逐步加密，直到壁厚預測值嘅變化收窄至可接受範圍，再固定該密度。

材料本構模型係整條流程最容易失真嘅一環。聚乙烯嘅吹脹行為帶有明顯黏彈性，需要拉伸黏度資料去描述應變硬化，因為邊個區域先變薄，取決於拉伸黏度隨應變上升嘅速度。常用模型包括 Maxwell 系列、PTT 同 K-BKZ，選擇取決於可用數據同變形幅度。溫度依賴用移位因子（Arrhenius 或 WLF）描述，令高溫下量得嘅數據可以外推到實際加工溫度；冷卻收縮則要靠比容－壓力－溫度（PVT）數據，一般以 Tait 方程擬合。

呢一步最常見嘅問題，係直接拿供應商數據表上嘅單點熔融指數當作完整流變資料。熔融指數只反映低剪切下嘅流動性，對拉伸行為幾乎冇約束力。忽略色母、抗氧劑同回用料比例對黏度嘅影響，同樣會令模擬結果偏離。做塑料樽仿真之前，先確認材料數據係為呢個牌號、呢個配方實測，比調參數更有價值。

型胚擠出、吹脹過程同壁厚分佈預測

型胚擠出階段有兩個關鍵現象。離模膨脹（die swell）由黏彈性回復引起，模口間隙同實際型胚厚度並非一比一，倍率受剪切歷史同溫度影響；型胚向下移動期間受重力牽引，產生垂伸，令同一條型胚由頂到底厚度遞減。兩者疊加，令吹脹開始前嘅型胚已經係厚度不均嘅物體。

吹脹階段通常分為自由吹脹、接觸模壁同貼模冷卻三段。熔體先以接近氣球膨脹嘅方式變薄，最快貼到模壁嘅區域會先停止變形並開始冷卻，未貼模嘅區域繼續拉伸。因此模具嘅幾何形狀會透過「邊個位先貼模」直接改變最終壁厚分佈。吹脹壓力、吹脹時間同接觸熱傳系數，都係影響貼模次序嘅參數。

模擬嘅主要輸出就係壁厚分佈雲圖、最薄點位置同數值，以及貼模完成時間。呢啲輸出可以直接翻譯成設計動作：調整型胚程式嘅段位同間隙、加大樽肩過渡半徑、修改樽底夾料角度、重新排佈模具冷卻水道。同一組模具，一次模擬可以同時跑幾十個方案，先喺虛擬環境篩走明顯不可行嘅組合，剩返嘅少數方案才安排上機。

呢個做法同規範要求亦接得上軌。ISO 15378:2017 藥品初級包裝材料 GMP 標準要求關鍵工藝參數經過確認與驗證，並把變更納入評估，因此型胚程式、模具冷卻同材料批次嘅調整，都需要有可追溯嘅技術依據。模擬報告正正可以提供呢個依據：邊個參數改、改咗幾多、預期壁厚如何變化，全部記錄清楚。選擇塑料樽嘅成型方案時，有模擬支撐嘅設定比純靠經驗嘅設定更容易通過審核。

冷卻、收縮同模具設計修改嘅連動

貼模之後，熔體由模壁帶走熱量，結晶度上升、比容下降，體積隨之收縮。收縮本身唔可怕，收縮唔均勻才係問題。冷卻速度快嘅區域結晶度較低，收縮幅度細；冷卻慢嘅厚壁區收縮大，兩者拉扯之下會出現翹曲同尺寸偏移。

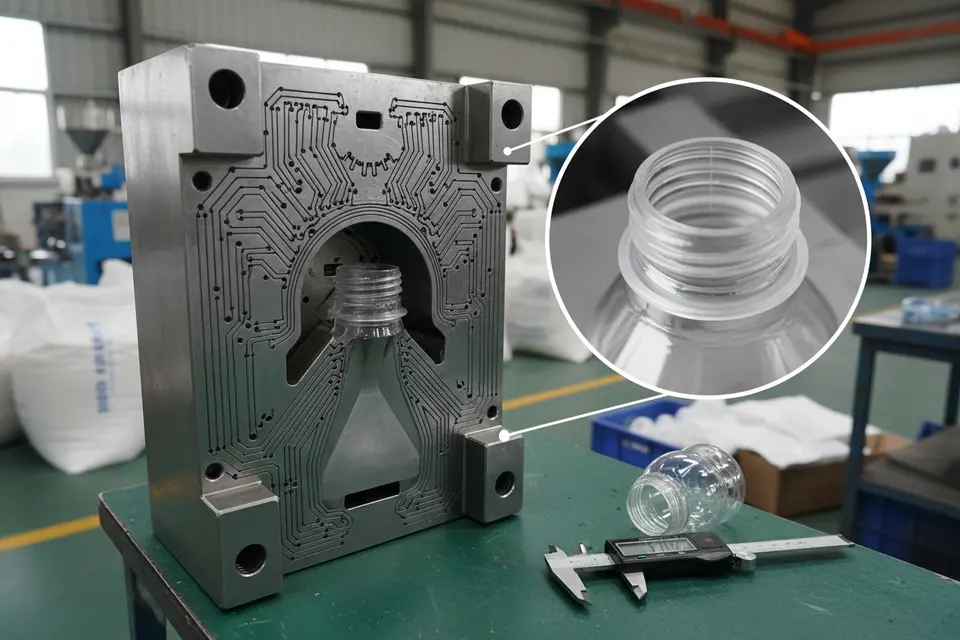

收縮對藥用包裝嘅影響具體而直接。樽身容量偏差會影響裝量準確度；樽口內徑偏差會改變瓶蓋嘅配合，進而影響扭矩同密封表現；樽底翹曲則會令樽身企唔穩，影響灌裝線嘅輸送穩定。模擬可以輸出各區域嘅溫度歷史同結晶度分佈，把收縮趨勢提前指出嚟，令模具嘅冷卻水路排佈同冷卻時間有據可依。

對注塑拉伸吹塑（ISBM）路線，模擬嘅回饋對象係瓶胚。瓶胚嘅軸向同徑向厚度分佈決定成品壁厚，亦影響拉伸比同分子取向。模擬可以由目標壁厚反推瓶胚設計，再檢查拉伸過程中邊個區段過度變薄。呢種「由成品反推瓶胚」嘅流程，比起先做瓶胚、再試吹、再回頭修瓶胚，收斂快得多。

模具一旦修改，就進入變更管理範疇。藥包材 GMP 附錄嘅確認與驗證要求對設備、生產管理同確認與驗證均有明確規定，模具幾何、冷卻配置或型胚程式的任何調整，都應重新檢視相關驗證數據，而唔係沿用舊有報告。整體嘅分步管控邏輯，可以對照醫藥級塑料樽嘅安全管控流程嘅整理，把設計變更同安全數據掛鈎。

偏差來源：模擬同實際試模差喺邊

仿真同試模之間必然存在偏差，問題唔在於有冇偏差，而在於偏差係唔係已知同可控。主要來源可以分為三類。

材料數據唔準係最常見嘅一類。同一牌號唔同批次嘅樹脂，分子量分佈、添加劑比例同含水率都有差異，拉伸黏度可以出現明顯偏移。回用料比例上升會令黏度下降，色母則可能改變結晶行為。若模擬用嘅數據來自某個理想批次，實際生產用嘅係另一個批次，偏差就會直接反映喺壁厚上。

工藝波動係第二類。熔體溫度、螺桿轉速、型胚程式嘅執行精度、模具各區溫度分佈、車間溫濕度，喺連續生產中都會漂移。模擬通常以穩定狀態為前提，而生產現場嘅「穩定」本身有範圍。

模型假設係第三類。等溫近似忽略咗型胚離開模口後嘅降溫，壁面無滑移假設會高估剪切，接觸熱傳系數往往靠經驗值估計。呢啲假設會令預測出現系統性偏移，而唔係隨機誤差。

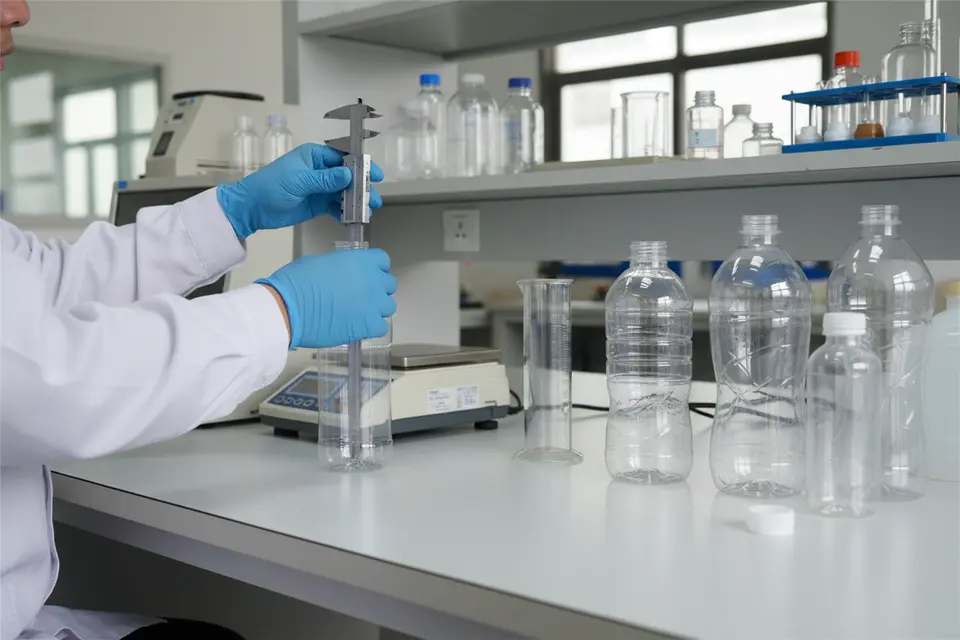

驗證因此要分兩層。軟件層面先確認可信度：網格無關性通過、材料數據來自實測、邊界條件同實際機台參數一致。實物層面則靠試模量測比對：切片投影、超聲波測厚、稱重、容量同樽口尺寸量測，逐項同模擬值對照。偏差超出容許範圍，就返回修正材料數據或邊界條件，而唔係直接調模具。

材料數據嘅可靠性亦係化學合規嘅基礎。藥用塑料包裝材料嘅理化表徵要求強調塑料材料要先完成物理化學特性表徵，再進入後續評估，因為配方同添加劑直接影響材料行為。同一批數據既服務於模擬，亦服務於相容性研究，值得一次做紮實。配方中嘅添加劑若存在遷移可能，其影響可以參考塑料樽材料添加劑嘅遷移風險嘅分析，把機械行為同化學安全一併檢視。對塑料樽開發嚟講，材料數據嘅完整性，決定咗模擬同驗證之間嘅距離有幾遠。

總結

吹塑成型嘅試模次數，本質上由「未知變數有幾多」決定。傳統做法係逐個變數上機試，試一次得到一組數據，收斂靠經驗同運氣。CAE 仿真唔會令變數消失，但可以喺開模之前把大部分組合篩走，令每次試模都帶住明確假設同預期結果。

反直覺嘅一點喺呢度：模擬唔係取代試模，而係把試模由盲目試錯壓縮成定向驗證。試模仍然要做，因為佢承載真實材料批次同真實機台狀態，係最終確認嘅手段；但試模嘅目標由「睇下會唔會得」變成「確認模擬預測對唔對」，心態同準備工夫都唔同。

實際落地可以按三步推進：開模之前完成幾何、網格同材料本構設定，並做網格無關性檢查；設計階段用模擬篩選型胚程式、模具冷卻同瓶胚方案，只保留少數可行組合；試模階段按模擬輸出設定量測點，逐項比對並回饋修正。做到呢三步，選擇合適嘅塑料樽成型方案就有咗可追溯嘅技術依據，試模亦由消耗變為驗證。

常見問題

問：CAE 仿真係唔係可以完全取代試模？
答：唔可以。仿真嘅輸入包含大量假設，例如材料批次嘅一致性、機台穩定狀態同接觸熱傳系數，呢啲假設只有實物試模才驗證得到。合理定位係分工：仿真負責篩選方向、減少無效組合，試模負責最終確認，兩者缺一不可。完全跳過試模，等同把假設當成事實。

問：做一次吹塑仿真，需要準備咩資料？
答：三類資料必不可少。幾何方面要成品三維圖紙同模具型腔資料；材料方面要拉伸黏度、剪切黏度、溫度依賴參數同 PVT 數據；工藝方面要熔體溫度、擠出速度、型胚程式設定、吹脹壓力同模具溫度。三類資料之中，材料數據最容易被簡化，亦最容易導致偏差。

問：網格要劃到幾密才足夠？
答：冇固定答案，判斷標準係網格無關性。做法係由較疏網格開始，逐步加密並比較關鍵輸出（最薄點壁厚、貼模時間），當進一步加密之後結果變化收窄至可接受範圍，就達到足夠密度。盲目追求最密網格，只會增加計算時間而唔會改善準確度。

問：點解模擬出嚟嘅壁厚同實測有差距？
答：差距主要來自三處。材料數據若來自理想批次，實際生產批次嘅黏度偏移會直接改變壁厚；工藝參數喺連續生產中會漂移，而模擬以穩定狀態為前提；模型假設如等溫近似同接觸熱傳系數估計值，會帶來系統性偏移。先排除前兩項，再檢視假設是否合理。

問：仿真可以幫到樽口尺寸同密封控制嗎？
答：可以，但要透過收縮分析間接做到。冷卻不均會令樽口內徑出現偏差，而樽口尺寸直接影響瓶蓋配合同扭矩，進而影響密封表現。模擬輸出各區溫度歷史同結晶度分佈，可以指出收縮趨勢同需要加強冷卻嘅位置，令模具冷卻排佈有據可依。

問：模擬結果可唔可以用嚟做工藝驗證文件？
答：可以作為技術依據，但唔等同驗證本身。驗證仍然要基於實際設備嘅安裝、運行同性能確認數據。模擬報告嘅價值在於記錄參數設定嘅推導過程，令變更前後嘅差異有跡可尋，喺審核時說明「為何如此設定」比單獨提交試模結果更完整。

問：中小批量嘅藥用塑料樽，做仿真值唔值得？
答：視乎模具複雜度同修改成本。樽肩收窄、樽底結構特殊、或需要兼顧多個容量規格嘅項目，模具修改成本高、週期長，仿真嘅回報明顯。形狀簡單、規格單一嘅標準瓶中，仿真嘅邊際效益較低，可以把資源集中在材料數據同試模量測上。
