看看你能有多容易掌握瓶蓋精密尺寸測量

一個內徑公差偏大零點零五毫米的瓶蓋，看起來與合格品並無分別，但在密封測試中就是會滲漏。這個量級的偏差，肉眼與手感都無法判斷，必須依賴精密尺寸測量。問題是，量測方法五花八門，影像測量儀、激光掃描、三坐標測量、工業 CT 各有擅長與局限，選錯方法可能得到一個「看起來精確」但其實失真的結果。這裡有個反直覺的重點：量測儀器本身的精度，並不等於量測結果的可靠度。若忽略量測系統自身的誤差（例如操作者、夾具與環境帶來的變異），即使儀器規格再高，公差判定依然可能出錯。本文會從尺寸公差對密封的影響講起，分步拆解各類量測方法的選型邏輯，再說明如何用量測系統分析確保量測本身可靠。

尺寸公差如何影響密封性能

瓶蓋的密封靠幾個關鍵尺寸共同決定：內徑決定了與瓶口的配合間隙，螺距與牙型影響旋緊後的軸向壓緊力，密封面的平整度則直接關係到接觸壓力的均勻性。任何一項超出公差，都可能形成微細通道，令氣體或液體在壓力差下滲漏。

內徑偏大，配合過鬆，密封圈或墊片的壓縮量不足；內徑偏小，旋入阻力增加，可能令墊片過度壓縮而失去回彈。螺距誤差會造成螺紋嚙合不良，即使外觀上擰得緊，實際接觸面積已經減少。密封面平整度若因翹曲或毛邊而變差，接觸則由面接觸退化成局部點接觸，洩漏風險隨之上升。對於需要承受運輸振動與溫濕度變化的藥品，這些看似微小的偏差會隨時間被放大。

評估這些尺寸對密封的影響，需要一套系統性框架。美國食品藥物管理局的FDA 容器密封系統指南針對玻璃瓶與膠塞的容器密封系統變更，提供了報告分類與風險評估的思路，雖然其對象以玻璃瓶與膠塞為主，但當中關於組件尺寸或材料變更須重新評估密封完整性的原則，同樣適用於塑料瓶蓋。實務上，我會建議先界定哪幾個尺寸是關鍵尺寸，再針對性設計量測方案，而不是把所有尺寸一視同仁地全檢，這樣既浪費資源，亦未必抓得住真正影響密封的要害。

非接觸式光學測量：影像測量儀與激光掃描

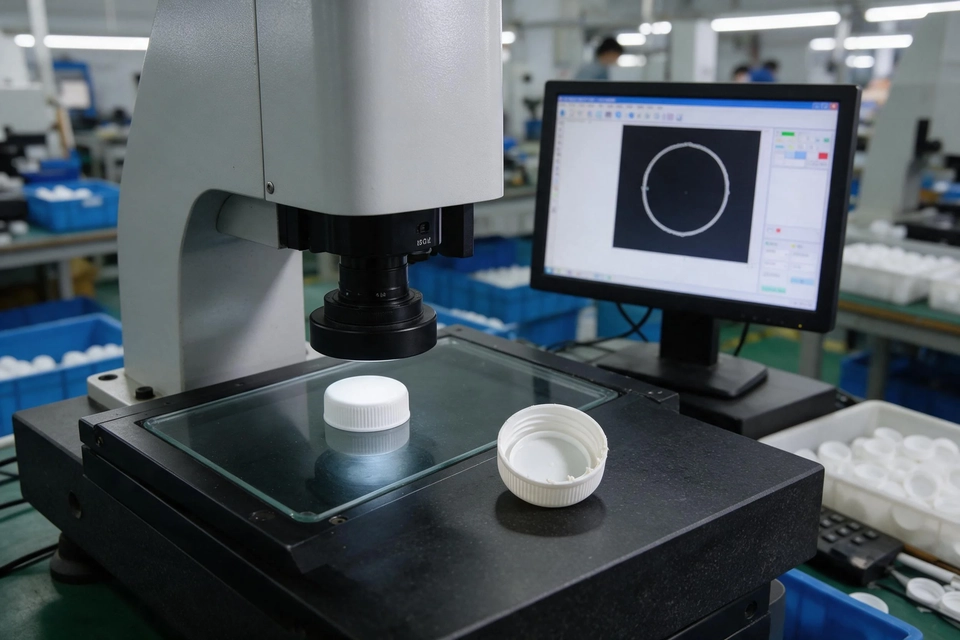

光學測量是目前瓶蓋尺寸檢測的主流。影像測量儀（Vision Measuring Machine）透過高解析度相機拍攝工件，配合背光或環形光照明，量測邊緣位置並計算尺寸。它適合量測內徑、外徑、高度、密封面平面度等二維特徵，速度較快，且屬非接觸方式，不會刮傷製品表面，對外觀要求高的製品尤其合適。

激光掃描則利用線激光或點激光配合運動平台，獲取三維輪廓數據。對於螺紋的牙型、密封面的微小起伏，激光掃描可以提供比影像測量更豐富的高度資訊。不過，激光對材料的反光與顏色敏感，深色或高光澤的瓶蓋可能出現信號衰減或雜訊，需要調整曝光、角度或改用合適的表面處理，否則量測數據的穩定性會大打折扣。

光學方法的共同局限是看不到內部。螺紋的根部、內塞的內部結構，以及隱藏在遮擋區域的特徵，往往無法直接量測。遇到這類需求，就要轉向其他方法，或者以破壞性切割配合影像分析作補充。

接觸式三坐標測量（CMM）的適用與局限

三坐標測量機（Coordinate Measuring Machine，CMM）以探針接觸工件表面，逐點採樣並重建幾何特徵。它的優勢是精度高、可量測複雜的形狀與位置度，並且是公認的尺寸溯源工具之一。對於關鍵尺寸的仲裁與標準件校準，CMM 經常扮演基準角色。

但 CMM 亦有明顯局限。其一，探針接觸屬點採樣，對柔軟或易變形的塑料瓶蓋，接觸力可能令工件微變形，量到的數值未必反映自由狀態下的真實尺寸。其二，量測速度慢，不適合大批量全檢，通常用於抽樣或首件檢驗。其三，量測策略（採點數量、位置與擬合方式）對結果影響明顯，不同策略可能得出不同的圓度或平面度數值，需要事先標準化並寫入作業指引。

因此，CMM 的定位並非取代光學方法，而是承擔需要高精度與溯源性的仲裁任務。將 CMM 用作量測系統的基準，配合光學設備做日常快速檢測，是兼顧精度與效率的常見分工。企業亦可將標準件在 CMM 上定值，再交光學設備比對，形成內部的量值傳遞鏈。

工業 CT 掃描：透視內部螺紋齒形與內塞

工業電腦斷層掃描（Industrial CT）透過 X 射線由多角度穿透工件，重建三維內部結構，是少數能夠非破壞性量測內部特徵的方法。對於瓶蓋而言，CT 可以量測螺紋的完整齒形、內塞的壁厚分佈，以及有無內部縮孔或異物，這些都是光學與接觸式方法難以勝任的項目。

CT 亦有限制。其一，設備成本與掃描時間較高，掃描一件複雜工件可能需時數分鐘至數十分鐘，不適合產線在線檢測。其二，空間解析度受工件尺寸與材質影響，較大或較緻密的工件，解析度會下降。其三，CT 量測結果需要經過閾值分割與表面提取，這個過程會引入額外的不確定度，量測參數設定不當會令尺寸出現系統偏差。因此，CT 較適合用於研發階段的結構分析、失效分析與首件確認，而非日常抽檢。

值得強調的是，無論用哪種方法量測，最終目的都是評估密封相關的性能。美國藥典的USP 無菌產品包裝完整性評估指引由包裝設計、密封工藝到貨架期全程涵蓋包裝完整性的評估，並區分概率性與確定性兩類檢測方法，可作為尺寸量測與密封驗證互相配合的框架參考。

量測對象、抽樣策略與方法取捨

選擇量測方法，核心是先釐清「量什麼」與「量多少」。按量測對象，可以分為尺寸（如內徑、高度）、形狀（如圓度、平面度）與位置度（如螺紋相對密封面的位置）三類。尺寸類光學儀器通常足夠；形狀與位置度往往需要三維數據，激光掃描或 CMM 更合適；內部結構則非 CT 不可。以一個典型的塑料瓶蓋為例，內徑與高度可用影像測量儀快速量測，螺紋牙型用激光或 CT 分析，而整體的翹曲趨勢則靠三維掃描掌握。

抽樣策略須配合製程能力。工序穩定、製程能力充足時，可降低抽樣頻率；製程波動大或剛換模、換料時，須加密抽樣甚至做首件全尺寸檢驗。抽樣數量亦應與量測方法的速度掛鈎：CT 掃描慢，適合少量深度分析；光學測量快，可承擔較高頻率的監控。將不同方法按速度、精度與資訊量三個維度排列，再對應品質控制的不同層級，是比較務實的做法。

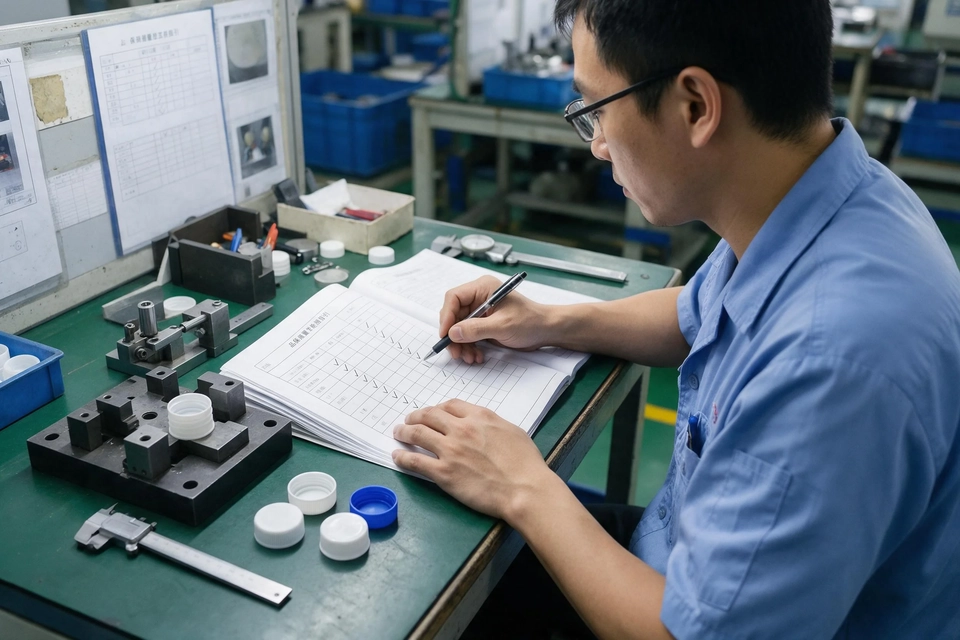

量測方案確定之後，還須以書面形式記錄方法、設備、夾具、採樣點與判定準則，令不同班次、不同操作者的結果具備可比性。缺少標準化的量測方案，數據再多亦難以支撐可靠的品質決策。

建立量測系統分析（MSA 與 GR&R）

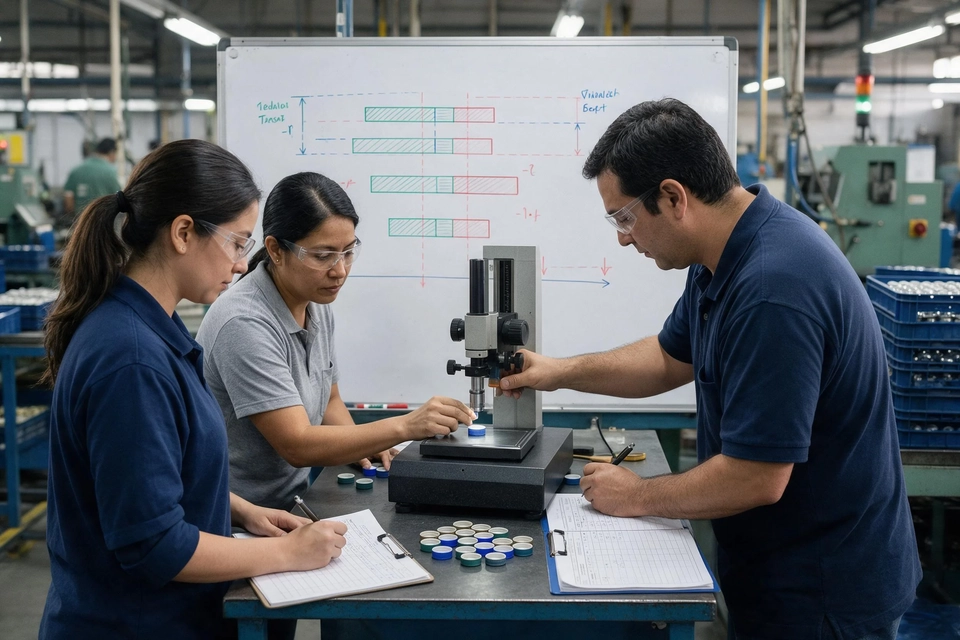

選定量測手法後，另一個常被低估的關鍵，是量測系統本身夠不夠可靠。量測系統分析（MSA）的目的，在於找出量測系統中變異的來源；實務上最普遍的作法，是進行重複性與再現性研究（Gauge R&R，GR&R）。GR&R 會把整體變異拆成三塊：同一設備反覆量測形成的設備變異（重複性）、不同操作者造成的操作者變異（再現性），以及零件之間原有的真實差異。藉由這些資訊，可判斷量測系統是否有能力支援公差判定。

量測管理有一項基本前提：量測系統產生的變異必須遠低於零件公差；否則，判定結果難以保持穩定與可信，也無法可靠地區分合格品與不合格品。業界常用的經驗判準是：量測變異佔公差的比例若低於 10%，通常算理想；若介於 10% 至 30%，雖尚可接受，仍應設法優化；若高於 30%，則量測系統必須改善。若輕忽 GR&R，可能造成兩種誤判：其一，把良品誤判成不良品，帶來無謂的報廢；其二，讓不良品通過檢驗，替密封失效埋下潛在風險。

GR&R 的執行須注意幾點。樣本應覆蓋實際製程的公差範圍，而非集中在中間值；操作者須按日常方式量測，不要刻意放慢；夾具與環境條件要與產線一致。對於非接觸式光學設備，同一批樣品的定位方式若不一致，再現性會明顯變差，這點尤其容易被忽略。量測系統一旦確立，還須定期以標準件做校準與核查，確保其持續受控。這些要求與藥品包裝的品質管理體系一脈相承，香港衛生署藥物辦公室就藥品標籤、產品註冊與藥物優良運銷規範提供了指引，而量測數據的真實可靠，正是其中的基本前提。若關注密封品質的整體管控框架，本站的瓶蓋密封品質管控的實務要點有較完整的梳理；而隨著視覺技術發展，AI 視覺在瓶蓋檢測的應用亦展示了自動化量測的新方向。

總結

瓶蓋尺寸差零點零五毫米就可能導致漏液，看似微小的公差，靠肉眼與手感完全無法把關，必須依靠精密量測。方法的選擇應該回歸量測對象與品質控制目標：二維尺寸用光學影像測量，三維形狀與位置度用激光掃描或 CMM，內部特徵用工業 CT，再按速度與精度的取捨設計抽樣策略。更關鍵的是，量測儀器的精度不等於量測結果的可靠度，必須透過 MSA 與 GR&R 確認量測系統的變異處於可接受範圍，否則公差判定本身就會失真。對製藥與包裝企業而言，將量測系統分析納入品質體系的常規環節，配合合適的瓶蓋公差設計與供應商管理，才能夠從源頭確保密封可靠性，亦為產品註冊與合規審查提供紮實的數據基礎。

常見問題

問：瓶蓋尺寸差多少才算超標？

答：須按產品設計的公差帶判定，並無統一數值。密封相關的關鍵尺寸（如內徑、螺距、密封面平整度）通常有較嚴的公差要求，部分可達零點零幾毫米；一般外觀尺寸則可較寬鬆。合理公差應由密封性能測試反推而訂立。

問：光學測量、CMM 與 CT，哪種最準？

答：並無絕對最準，取決於量測對象。CMM 精度與溯源性好，適合仲裁；光學測量快，適合二維尺寸；CT 勝在能夠量測內部結構。實際應用多為組合使用，以 CMM 作基準，光學設備做日常檢測。

問：為何量測儀器精度高，結果仍然可能不可靠？

答：量測結果受整個系統影響，包括操作者、夾具、定位方式與環境。若量測系統變異佔公差比例過大（例如超過三成），即使儀器本身精度高，判定合格與否仍會出錯，須靠 MSA 與 GR&R 評估。

問：GR&R 要怎樣做才有意義？

答：樣本應覆蓋實際公差範圍，操作者按日常方式量測，夾具與環境與產線一致，並確保樣品定位方式統一。這樣得出的變異才反映真實狀況，而非經過美化的結果。

問：塑料瓶蓋用接觸式 CMM 量測會不會不準？

答：有可能。探針接觸力會令柔軟的塑料微變形，量到的尺寸未必等於自由狀態值。若必須用 CMM，宜降低接觸力、增加採點並規範擬合策略，同時以非接觸方法作交叉驗證。

問：工業 CT 適合產線在線全檢嗎？

答：一般不適合。CT 掃描速度慢、成本高，更適合研發、失效分析與首件確認。產線在線全檢通常採用高速光學或視覺系統，CT 則用於定期深度核查與爭議仲裁。

問：抽樣檢驗的數量應該怎樣定？

答：須結合製程能力與量測速度。製程穩定時可降低頻率，換模換料或波動大時加密。關鍵尺寸宜提高抽樣比例甚至全檢，一般尺寸則可依統計抽樣方案執行，並記錄方案依據。

問：量測系統需要定期校準嗎？

答：需要。應以可溯源的標準件定期校準與核查，並記錄結果。設備漂移、夾具磨損或環境變化都可能令量測系統失去受控狀態，定期核查是維持數據可靠的基本要求。
